ЦЛ-39 Тип Э-09Х1МФ |
||
|
ГОСТ 9466-75 ГОСТ 9467-75 ТУ 25.93.15-059-16302447-2018 |
AWS:E8013G |
Э09Х1МФ-ЦЛ-39 -2,5-ТД Е 27 -Б20
|
Рекомендуемые значения тока (А):
|
Диаметр, мм |
Пространственное положение сварки |
||
|
нижнее |
вертикальное |
потолочное |
|
|
2,5 |
70-90 |
65-85 |
65-85 |
|
Род тока — постоянный обратной полярности (на электроде плюс) Длина дуги — короткая |
|||
Характеристики плавления электродов:
|
Коэффициент наплавки, г/Ач |
9,0-10,0 |
|
Расход электродов на 1 кг наплавленного металла, кг |
1,6 |
Основные характеристики металла шва и наплавленного металла
Химический состав наплавленного металла
|
Массовая доля элементов,% |
|||||||
|
углерод |
марганец |
кремний |
Хром |
Молибден |
Ванадий |
сера |
фосфор |
|
не более |
|||||||
|
0,06-0,12 |
0,50-0,90 |
0,15-0,40 |
0,80-1,25 |
0,40-0,70 |
0,10-0,30 |
0,025 |
0,030 |
Механические свойства металла шва и наплавленного металла
|
Временное сопротивление разрыву, σв, Н/мм2 |
Относительное удлинение, δ5, % |
Ударная вязкость, КСU, Дж/см2 |
|
не менее |
||
|
490 |
16 |
78 |

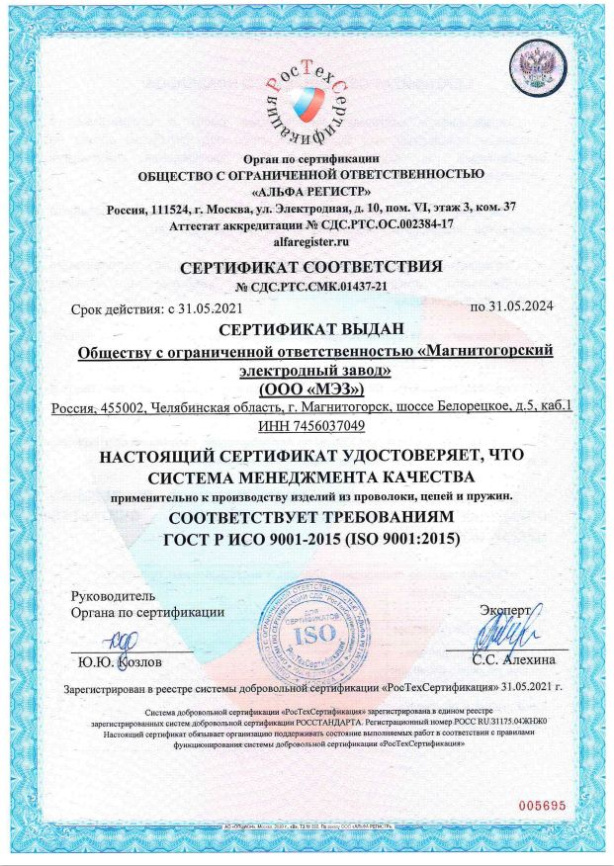

Сертификаты:

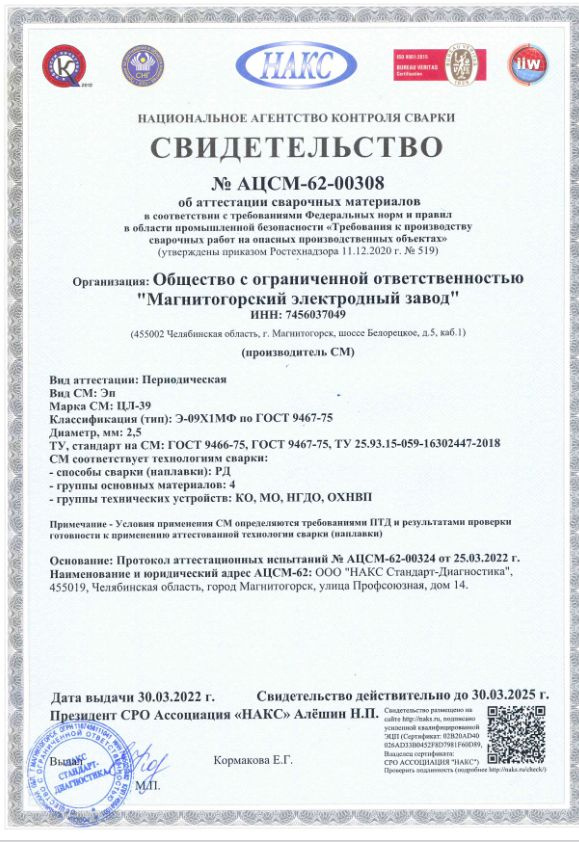

- НАКС РФ по группам технических устройств: КО, МО, НГДО, ОХНВП
- Санитарно-эпидемиологической экспертизы.

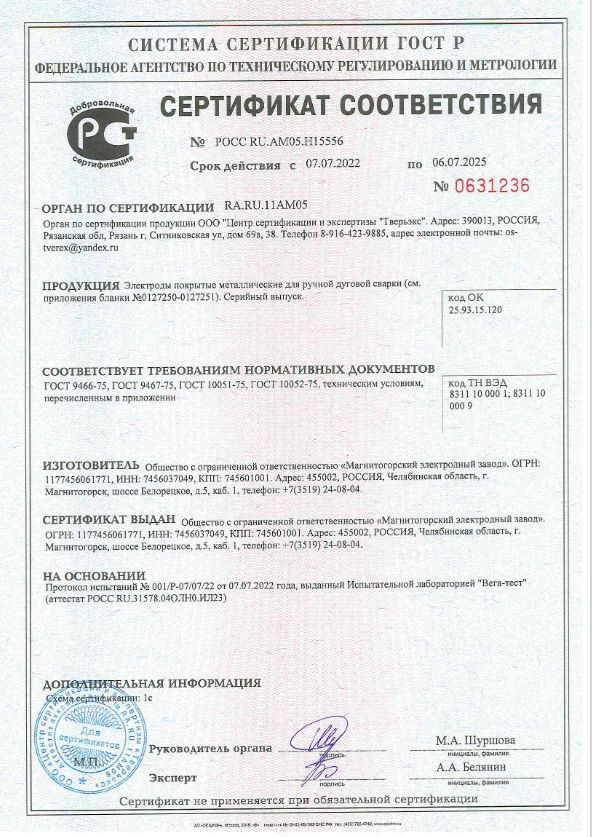

- Система сертификации ГОСТ Р
|
