ТМЛ-3У Тип Э-09Х1МФ |
||
|
ГОСТ 9466-75 ГОСТ 9467-75 ТУ 25.93.15-038-16302447-2018 |
ISO 3580 E 1CrMoVB20 |
Э09Х1МФ-ТМЛ-3У -Ø-ТД Е 16 -Б20
|
Рекомендуемые значения тока (А):
|
Диаметр, мм |
Пространственное положение сварки |
||
|
нижнее |
вертикальное |
потолочное |
|
|
3,0 |
80-110 |
60-90 |
60-90 |
|
4,0 |
130-170 |
100-140 |
100-140 |
|
5,0 |
170-200 |
140-160 |
140-160 |
|
Род тока — постоянный обратной полярности (на электроде плюс) Длина дуги — короткая, предельно короткая |
|||
Характеристики плавления электродов:
|
Коэффициент наплавки, г/Ач |
9,0 |
|
Расход электродов на 1 кг наплавленного металла, кг |
1,7 |
Основные характеристики металла шва и наплавленного металла
Химический состав наплавленного металла
|
Массовая доля элементов,% |
|||||||
|
углерод |
марганец |
кремний |
Хром |
Молибден |
Ванадий |
сера |
фосфор |
|
Не более |
не более |
||||||
|
0,06-0,12 |
0,50-0,90 |
0,40 |
0,80-1,25 |
0,40-0,70 |
0,10-0,30 |
0,025 |
0,035 |
Механические свойства металла шва и наплавленного металла
|
Временное сопротивление разрыву, σв, Н/мм2 |
Относительное удлинение, δ5, % |
Ударная вязкость, КСU, Дж/см2 |
|
не менее |
||
|
490 |
16 |
78 |
Сертификаты:

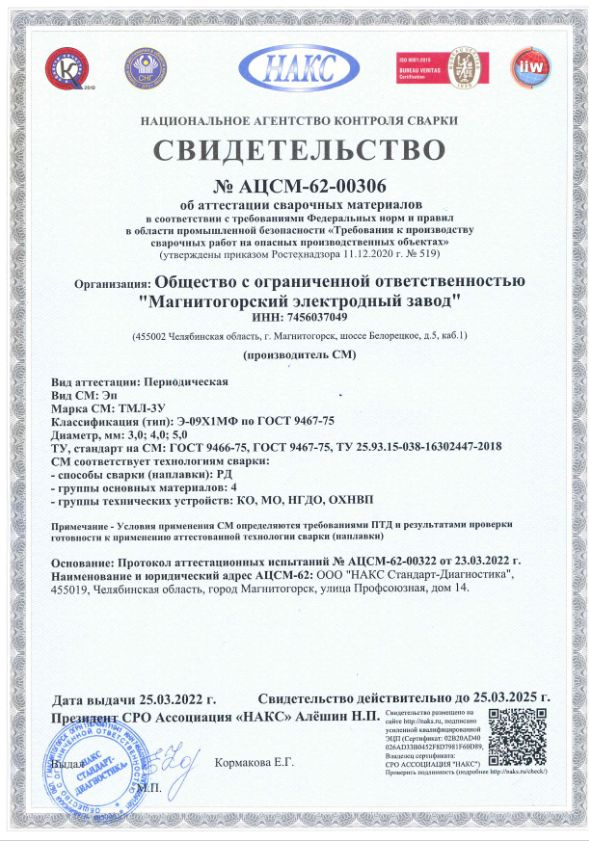

- НАКС РФ по группам технических устройств: КО, МО, НГДО, ОХНВП
- Санитарно-эпидемиологической экспертизы.

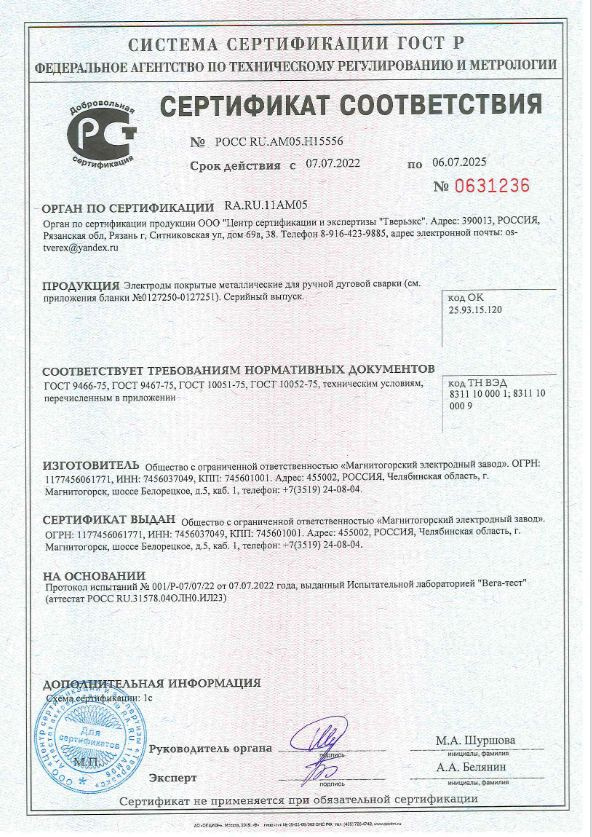

- Система сертификации ГОСТ Р
